Tổng hợp về máy nén khí
Máy nén khí là thiết bị dùng để hút không khí từ môi trường bên ngoài sau đó chứa chúng trong một bình dự trữ. Không khí chứa trong bình được mang đến các công cụ khác nhau để vận hành các máy móc khác.
Đặc biệt, máy nén khí được sử dụng phổ biến trong nhiều lĩnh vực khác nhau:
- Ngành công nghiệp: dùng để in ấn, đóng gói và trong công nghiệp thực phẩm,…
- Ngành y tế: dùng để cung cấp oxy cho quá trình làm khô các thiết bị y tế, nguyên vật liệu,…
- Trong sản xuất và chế tạo: tạo áp lực tác động lên các thiết bị khác và hút chân không, vệ sinh bụi,…
- Bảo dưỡng và sửa chữa xe máy: vệ sinh xe và dùng để làm khô xe sau khi rửa,…
Hơn nữa, máy nén khí có tác dụng bảo vệ môi trường, kiểm soát lượng nước thải và quá trình oxy hóa giúp thay đổi tính chất của nước thải, thông tắc cống, dùng trong công nghiệp khai khoáng.
Cấu tạo máy nén khí các loại trên thị trường
Cấu tạo máy nén khí piston
Máy nén khí piston có kết cấu nhỏ gọn, khối lượng nhẹ, áp suất lớn và được chia thành 2 loại là máy nén khí piston 1 chiều 1 cấp và loại máy nén khí piston 2 cấp.
Cấu tạo máy nén khí piston cho 2 dòng này là:
- Máy nén khí piston 1 chiều 1 cấp: xilanh, piston, van nạp khí, van xả khí, con trượt, thanh truyền, con đẩy, tay quay.
- Máy nén khí piston 2 cấp: xilanh, phớt, piston, tay quay, van nạp, van xả khí, thanh truyền, bình làm mát khí, con trượt và con đẩy.
Hai dòng này có cấu tạo máy nén khí tương đối giống nhau, tuy nhiên máy nén nén khí 2 cấp sẽ có thêm bộ phận bình để làm mát không khí.

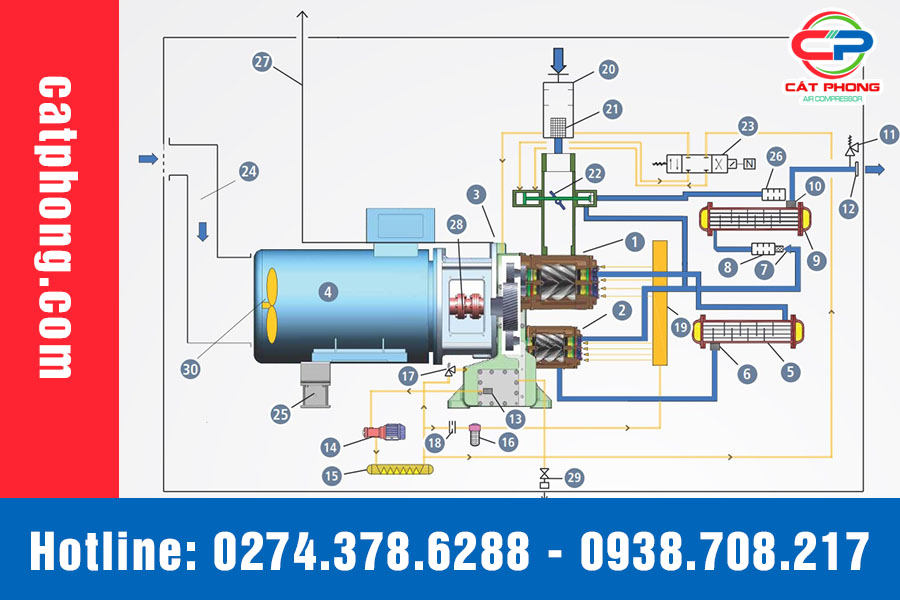

Cấu tạo máy nén khí trục vít
Cấu tạo máy nén khí trục vít có vị trí khác nhau và mỗi bộ phận và linh kiện cấu tạo đều có nguyên lý hoạt động như nhau.
Trong cấu tạo máy nén khí trục vít sẽ bao gồm những bộ phận:
- Lọc dầu: giúp lọc các chất cặn bẩn có trong dầu
- Két giải nhiệt dầu: giúp tản nhiệt bằng dầu và khí nén.
- Quạt làm mát: thổi khí nén ở bộ phận làm mát dầu và không khí.
- Cụm đầu nén: nhằm thực hiện chức năng nén khí.
- Bình chứa dầu và lọc tách dầu: dùng để chứa dầu máy.
- Lọc sơ cấp: hạn chế sự tác động của bụi bẩn vào bên trong máy.
- Bộ giải nhiệt: để làm giảm nhiệt độ cho khí nén
- Cảm biến áp suất: hỗ trợ điều khiển máy nén khí trục vít với giải áp suất định mức.
- Cảm biến nhiệt độ: để đo nhiệt độ của thiết bị
- Cảm biến quá tải: bảo vệ thiết bị khỏi sự cố chập, cháp
- Van áp suất tối thiểu: duy trì áp suất tối thiểu của máy nén khí tại bình dầu.
- Van hằng nhiệt: điều tiết lượng dầu nhờn trên bộ phận két làm mát.
- Van điện từ: đóng và mở cổ hút.
- Van an toàn: tránh các sự cố chập, cháy…
- Van hút: giúp điều chỉnh được lưu lượng khí nén
- Van một chiều: lắp đặt ở đầu ra khí nén của máy nén khí
- Van chặn dầu: để ngăn chặn tình trạng dầu tràn bị từ đầu nén khí sang motor
- Motor điện và bộ coupling: đều sử dụng motor 3 pha để chuyển hóa nguồn điện năng thành cơ năng.
- Đường ống hồi dầu: có chức năng để thu dầu dưới đáy để quá trình lọc tách dầu còn đọng lại ngay sau khi lọc.
Bên cạnh các bộ phận cấu tạo như trên thì máy nén khí trục vít còn bao gồm công tắc, màn hình, lớp vỏ bảo vệ.

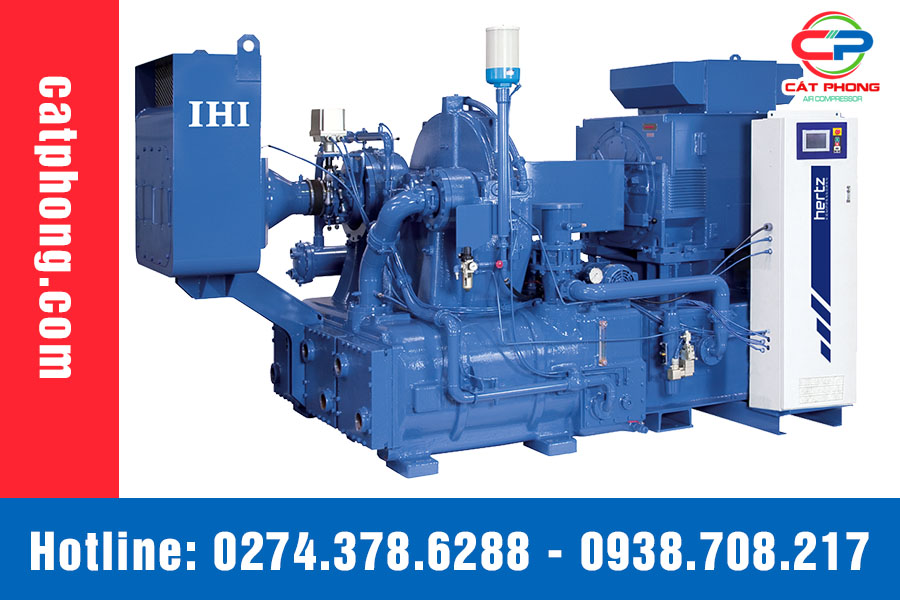

Cấu tạo máy nén khí ly tâm
- Máy nén khí ly tâm bao gồm các bộ phận như vỏ máy, trục máy, bánh công tác và các cánh định hướng, cửa hút, vách ngăn, bộ làm kín đầu trục, rotor, bánh guồng,…
- Vỏ máy nén khí ly tâm được chế tạo bằng gang xám hoặc gang hợp kim. Trong vỏ máy có các ổ trục để đỡ các trục máy, có các áo nước để dẫn nước làm mát và khoang để dẫn khí.
- Vỏ của máy nén khí ly tâm là để thuận tiện tháo lắp, người dùng cũng có thể sử dụng loại vỏ máy được chế tạo liền khối.
- Trục máy nén ly tâm: được lắp vào các ổ đỡ trên vỏ máy.
- Cánh định hướng: được đặt sát với bánh công tắc để dẫn hướng dòng khí đi từ cửa xả của cấp nén này đến cửa nạp của cấp nén kế tiếp. .
- Bánh công tác: được lắp bên trên trục máy quay để làm biến đổi động năng chất khí và thực hiện quá trình nén khí.

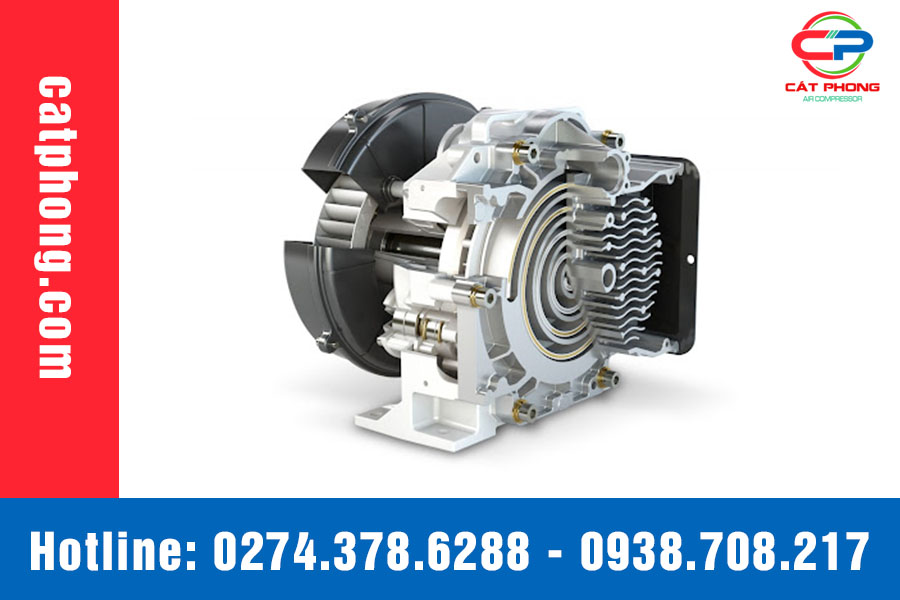

Cấu tạo máy nén khí cuộn
Cấu tạo máy nén khí cuộn gồm 2 phần xoắn ốc acsimet, một đĩa xoắn và một đĩa quay quanh đĩa xoắn cố định.
Hai đĩa xoắn ốc được đặt ăn khớp với nhau, phần xoắn ốc tĩnh sẽ được cố định và phần xoắn ốc còn lại sẽ di chuyển trên trục chuyển động lệch tâm.
