Xi lanh khí nén và những thông tin bạn cần biết

Chắc hẳn xi lanh khí nén với một số người thì không còn quá xa lạ gì nhưng với một số người thì lại quá mơ hồ. Để có thể lựa chọn được xi lanh khí nén chính xác, đáp ứng được nhu cầu lắp đặt và vận hành quả thực không dễ dàng gì với các khách hàng. Trong bài viết này, Cát Phong sẽ cung cấp cho bạn tất cả những thông tin về xi lanh khí nén và địa chỉ mua xi lanh khí nén chính hãng. Mời các bạn cùng theo dõi nhé!

xi lanh khí nén

Xi lanh khí nén là gì?

Xi lanh khí nén là một thiết bị trong hệ thống khí nén – Là một thiết bị cơ học tạo ra lực, được cung cấp bởi khí nén. Nguyên lý xi lanh khí nén không quá phức tạp, chúng sử dụng dòng khí nén, làm cho ván đóng hoặc mở khi giải phóng khí hoặc nén khí.

So với xi lanh thủy lực thì người dùng sẽ thích sử dụng xi lanh khí nén hơn vì nó sạch sẽ, vận hành êm ái, trơn tru và không tốn nhiều diện tích cho việc chứa trữ dầu. Đây cũng chính là nguyên nhân khiến thiết bị này ngày càng phổ biến và phát triển mạnh.

Cấu tạo và kích thước của xi lanh khí nén

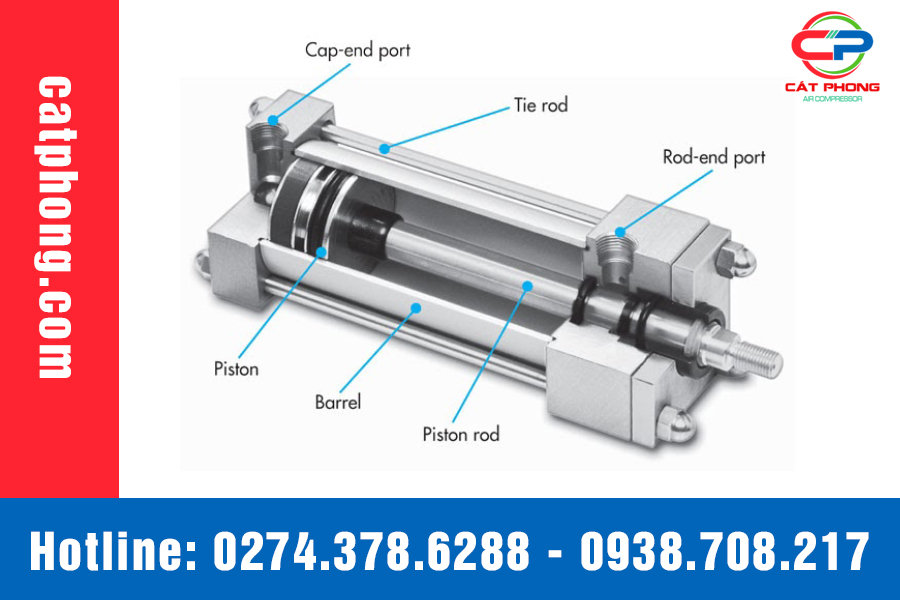

Cũng giống với các thiết bị khác, xi lanh khí nén được cấu thành từ nhiều bộ phận như: ty, nòng, thân trụ, cửa cấp khí vào, cửa cấp khí ra, phớt… Tất cả các chi tiết, cửa khí, lỗ ren hay lỗ vít đều được gia cổng tỉ mỉ và cẩn thận theo tiêu chuẩn châu Âu để mang lại một cây xi lanh hoàn chỉnh nhất.

xi lanh khí nén

Để có thể kết nối cũng như lắp đặt xi lanh khí nén vào hệ thống thì cần phải có những phụ kiện: đế xi lanh, co nối, ốc bít, giảm thanh, ống dẫn khí.

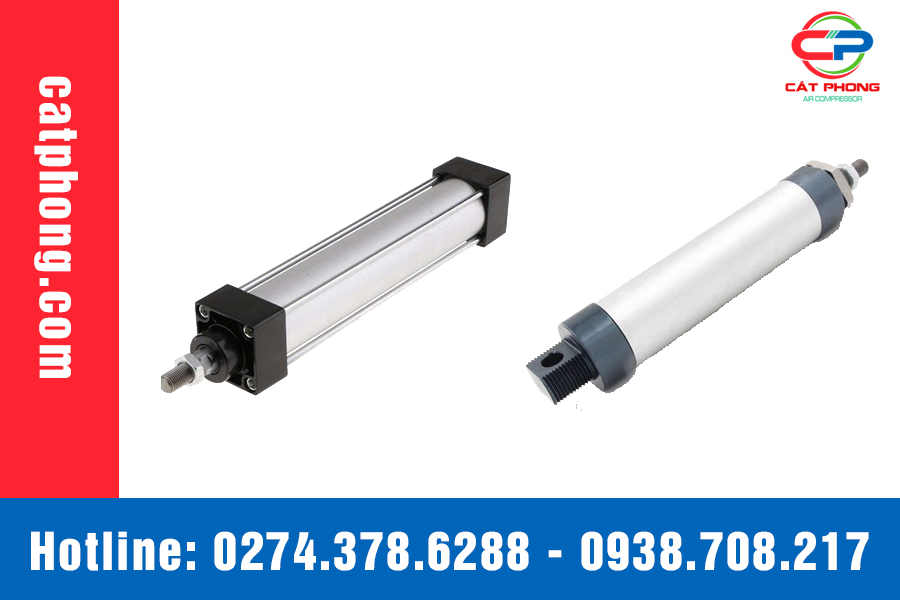

Tùy thuộc vào nhu cầu sử dụng khác nhau mà xi lanh khí nén cũng có những kích thước khác nhau. Có những xi lanh khí nén mini với kích cỡ nhỏ 1/10 inch ứng dụng trong những công việc đơn giản, nhẹ nhàng như: nâng hạ chi tiết điện tử, cửa tủ. Có những xi lanh có kích thước lớn 39 inch được dùng để thay thế cho xi lanh thủy lực trong một số công việc khác.

  • Một số hành trình xi lanh đa dạng: 25, 50, 75, 100, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000.
  • Đường kính phổ biến: 12,16, 20 25, 32, 40,50, 63, 80, 100, 125, 160, 200, 250, 320.

Phân loại xi lanh khí nén

Do nhu cầu về sản phẩm này ngày càng tăng cao là điều kiện thúc đẩy các hãng sản xuất nghiên cứu và chế tạo. Nhờ đó mà xi lanh khí nén ngày càng đa dạng các loại với kiểu dáng, chất liệu, kiểu tác động, kích thước khác nhau ra đời. Tuy nhiên, có 2 loại xi lanh khí nén phổ biến: Xi lanh khí nén 1 chiều và xi lanh khí nén 2 chiều.

Xi lanh khí nén tác động đơn – Xi lanh 1 chiều

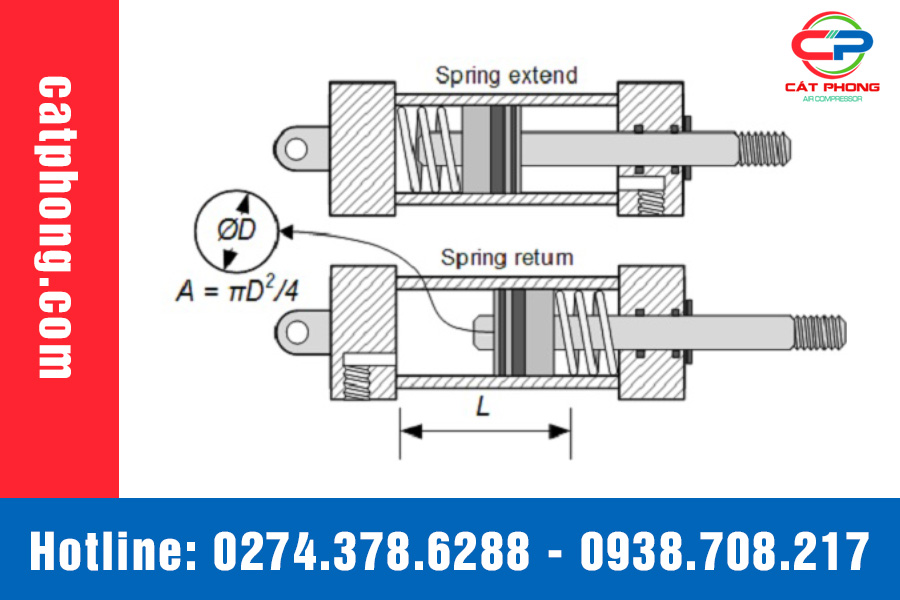

Xi lanh 1 chiều hay còn gọi là xi lanh đơn là xi lanh mà áp lực tác động vào xi lanh chỉ một phía, còn phía ngược lại do lực của lò xo tác động hay do ngoại lực tác động. Loại xi lanh này thường dùng để truyền tải bất kỳ từ vị trí này sang vị trí khác hoặc nâng hạ một sản phẩm bất kỳ như cửa đập thủy điện, tạo lực áp cho máy ép một sản phẩm nào đó,…

xi lanh khí nén

Sau khi được kích thích, không khí nén vào thành ống với một đầu của piston, do đó sẽ chiếm không gian trong xi lanh. Đến một thời điểm nhất định, lượng khí này lớn dần lên sẽ đẩy piston di chuyển, quá trình này sẽ sinh ra công và làm cho các thiết bị bên ngoài hoạt động.

Xi lanh khí nén tác động kép – Xi lanh 2 chiều

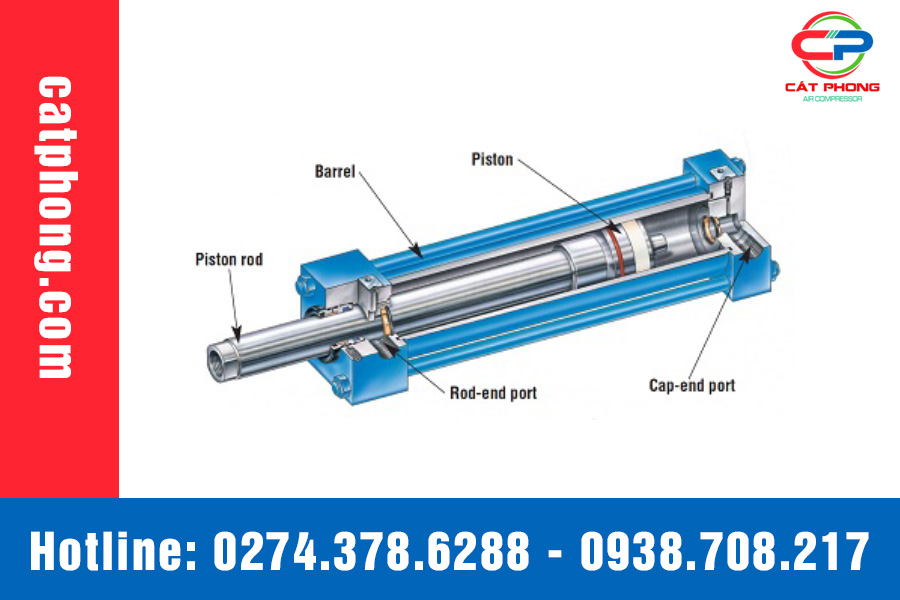

Xi lanh khí nén 2 chiều hay còn gọi là xi lanh khí nén tác động kép, thường sử dụng lực không khí được cung cấp bởi những chiếc máy bơm khí để có thể di chuyển, đẩy ra và rút lại. Xi lanh khí nén 2 chiều  có 2 cổng để hoạt động, một cổng dành cho hành trình đi ra và cổng còn lại dành cho hành trình lùi về.

Xi lanh 2 chiều này có thể sinh ra lực đẩy piston từ cả 2 phía, chúng thường được thiết kế với cấu tạo 2 lỗ có thể dùng để cung cấp nguồn khí nén và lưu lượng khí nén cấp cho van.

Thông thường xi lanh khí nén 2 chiều được sử dụng các kiểu van điện từ chia khí bao gồm: kiểu 4/2, 5/2, 5/3 hoặc có thể là 2 đầu cuộn coil đều áp dụng được.

xi lanh khí nén

Ngày nay, xi lanh 2 chiều được sử dụng rộng rãi hơn xi lanh 1 chiều vì ứng dụng linh hoạt và có khả năng sinh công trong cả hai hành trình tiến hoặc lùi. Dòng xi lanh này được sử dụng khá phổ biến trong các lĩnh vực như: cửa thông minh, cửa tự động, quá trình sản xuất bánh kẹo, đóng gói, máy cẩu, cần cẩu,…

Ngoài ra, người ta cũng có thể phân loại thiết bị này thành: xi lanh khí nén vuông, xi lanh khí nén tròn, xi lanh khí nén quay, xi lanh trượt, xi lanh khí nén 2 ty hoặc phân chia nguồn gốc xuất xứ, hãng sản xuất,…

Cách tính toán xi lanh khí nén như thế nào?

Để có thể tính toán, tìm ra thông số kỹ thuật của xi lanh khí nén sao cho đáp ứng được các yêu cầu vận hành thì khách hàng cần chú ý đến

+ Kí hiệu:

  • P là áp suất khí nén được đưa vào xi lanh với đơn vị kg/cm2
  • F là lực của xi lanh đơn vị N
  • A là diện tích của piston trong xi lanh với đơn vị cm2
  • Đường kính ống xi lanh D, đường kính cần xi lanh d
  • S hành trình xi lanh, phụ thuộc vào khoảng cách công việc cụ thể
  • Công thức tính: F= P x A
  • Công thức tính đường kính: D = √(((F*4)/(p*π)) )

Ứng dụng của xi lanh khí nén trong sản xuất công nghiệp

Xi lanh khí nén và các thiết bị khí nén nói chung đều có ứng dụng khá đa dạng trong công nghiệp và đời sống sản xuất hàng ngày của con người:

  • Xi lanh khí nén được dùng để nâng, hạ, kéo đẩy hay di chuyển các đồ vật với vận tốc nhanh chóng, giảm thiểu các chi phí phát sinh và hạn chế tiếng ồn, giá thành hợp túi tiền, an toàn và bảo vệ môi trường.
  • Xi lanh khí nén còn đóng vai trò quan trọng trong các ngành công nghiệp tự động hóa như: lắp ráp linh kiện điện tử, lắp ráp ô tô, xe cơ giới, sản xuất giấy, chế biến gỗ, cơ khí chế tạo máy móc,….
  • Các xi lanh khí nén loại nhỏ thường được ứng dụng trong các ngành công nghiệp chế biến thực phẩm, đóng gói nông lâm sản, dệt may công nghiệp, sản xuất bánh kẹo, sản xuất thuốc lá, bia rượu, nước giải khát,…
  • Trong đời sống hàng ngày, Xi lanh khí nén còn được sử dụng để ép phế liệu, xử lý rác thải, hỗ trợ trong các xưởng sửa chữa ô tô, tiệm cơ khí, nâng cửa xe ô tô hay cửa tủ thông minh và các thiết bị công trình xây dựng,….

xi lanh khí nén

Mua xi lanh khí nén chính hãng ở đâu?

Câu hỏi này sẽ thực sự khó khăn với những khách hàng lần đầu tiên tiếp cận với xi lanh. Nhưng bí quyết để mua được xi lanh khí nén chính hãng là đến ngay các đại lý, công ty phân phối chính hãng thiết bị xi lanh khí nén.

Cát Phong tự hào là công ty cung cấp xi lanh khí nén chính hãng, giá tốt nhất thị trường. Với đội ngũ bán hàng chuyên nghiệp, cùng đội ngũ kỹ thuật có hơn 14 năm kinh nghiệm làm trong nghề khí nén, am hiểu về ngành nghề khí nén với trình độ kĩ thuật chuyên môn cao. Cát Phong luôn đáp ứng tốt nhu cầu về các dịch vụ trước và sau khi bán hàng, cũng như đáp ứng được yêu cầu cần tư vấn lựa chọn hệ thống khí nén, van khí nén, xi lanh khí nén, máy nén khí không dầu, các loại máy nén khí, bình nén khí với đủ loại dung tích, tư vấn thiết kế lắp đặt, dịch vụ bảo trì, bảo dưỡng, cung cấp phụ tùng máy nén khí, thay thế và sửa chữa,..Hotline: 0274 378 6288

Ngoài ra, công ty máy nén khí hàng đầu –  Cát Phong còn trực tiếp thực hiện việc xây dựng, lắp đặt các trạm khí nén và toàn bộ hệ thống khí nén phục vụ cho các nhà máy sản xuất công nghiệp.
